Trägersystem siFramo 80

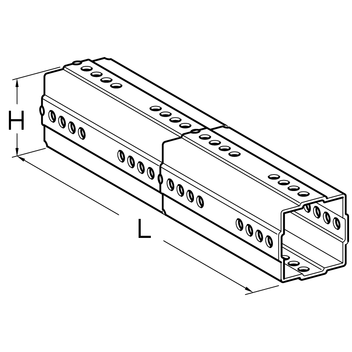

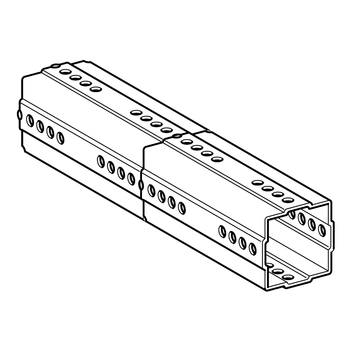

Profilkupplung PK F 80 4kt HCP

Einsatz

Flexibles Verbindungselement für Trägerprofile TP F 80, insbesondere zur Verlängerung bei senkrechter Einbaulage.
Bei Verlängerung waagerechter Profile ist das zulässige Biegemoment an der Verbindungsstelle ähnlich wie bei Schienenkupplungen zu beachten.

Montage

Verschraubung mit 2 x 4 Formlockschrauben FLS F bei Einhaltung möglichst großer Schraubenabstände für optimale Hebelverhältnisse.

Hinweis
Die Montage der Formlockschrauben FLS F muss auf zwei Seiten mit einem Abstand von mindestens 100 mm und weitgehend symmetrisch erfolgen.
Zur Übertragung des Biegemoments müssen die Formlockschrauben FLS F in der Ebene des Kraftflusses angeordnet werden, um das Rohrleitungsgewicht effektiv zu halten – bei horizontalen Traversen also oben und unten anstatt seitlich.

Technische Daten

Typ
zul. Längskraft (Zug/Druck) F
[kN]
zul. Biegemoment Mb
[Nm]
PK F 80 4kt
10,0
500

Material:
Stahl, HCP
TypH
[mm]
L
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
PK F 80 4kt733822,11 111445
