Baugruppe BG48 MS41-1/2"
Einsatz

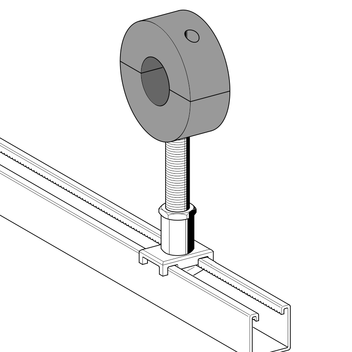

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".
Lieferumfang
Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

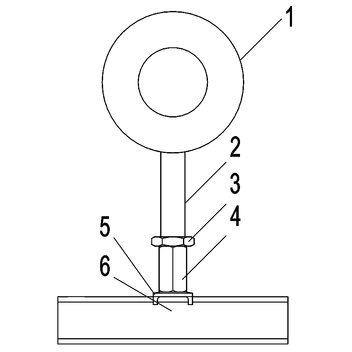

Stückliste:
Pos. 1 Kälteschelle RB
Montagekit MKit MS 41 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT 1/2"
Pos. 4 Adapter AD IG/IG 1/2"/M16
Pos. 5 Halteklaue HK 41/16
Pos. 6 Hakenkopfschraube TBO HZ 41 M16 x 25
Montage
Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

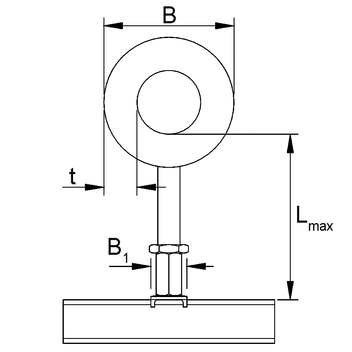

Technische Daten
Lmax, vertikal = 200 mm
Lmax, horizontal = nicht empfohlen
| Material: | |
| Verbindungsteile: | Stahl, HCP |
| Schrauben und Muttern: | Stahl, HCP |
| Hakenkopfschraube: | Stahl, galvanisch verzinkt |
| Dämmkörper: | PUR-Schaum (250 kg/m3 , B2), µ = 1200 λ = 0,045 W/mK (0°C) |
| Einsatzbereich: | -50°C bis +105°C |
