Baugruppen

Baugruppe BG42 MS41-1/2"

Einsatz

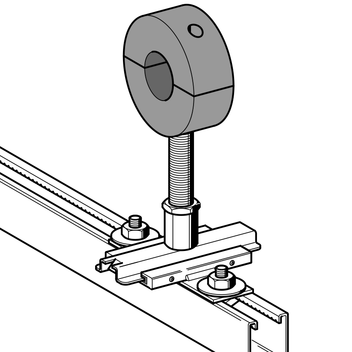

Eine Baugruppe zum Einsatz als Führungslager mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Die Komponenten werden sortenrein summiert und getrennt nach Einzelkomponenten geliefert. Das Gewinderohr wird als Meterware (2 m) geliefert und ist vor Ort individuell abzulängen.

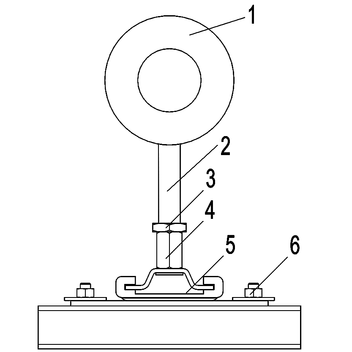

Stückliste:
Pos. 1 Kälteschelle RB
Pos. 2 Gewinderohr GR 2 m 1/2"
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Adapter AD IG/IG 1/2"/1/2"
Pos. 5 Gleitsatz H3G-PL
Pos. 6 Hakenkopfschraube TBO HZ41 M10 x 20

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

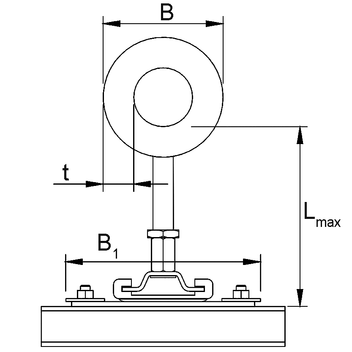

Technische Daten

Lmax, vertikal = 200 mm
Lmax, horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2), µ = 1200
λ = 0,045 W/mK (0°C)
Einsatzbereich:
-50°C bis +105°C
TypNennweiten
[DN]
B1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
21/301519081302,071 110268
27/302019087302,071 110269
33/302519093302,081 110270
42/3032190102302,091 110271
48/3040190108302,091 110272
60/3050190120302,181 110273
76/3065190136302,301 110274
89/3080190149302,351 110275
114/40100190195402,931 110276
