Baugruppe BG15 F80-1/2"

Einsatz

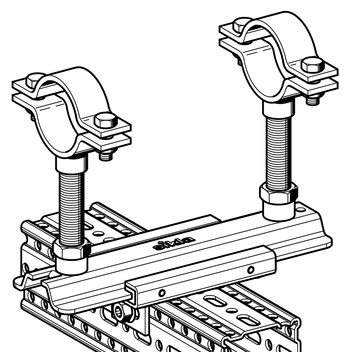

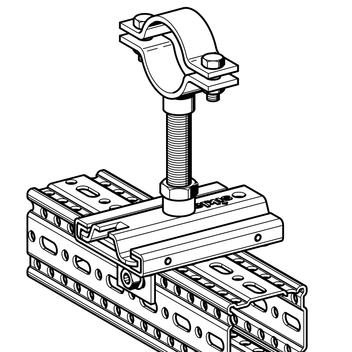

Eine Baugruppe zum Einsatz als Führungslager mit der schweren Rohrschelle Stabil I-1/2". Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über das Gewinderohr 1/2".

Lieferumfang

Die Komponenten werden sortenrein summiert und getrennt nach Einzelkomponenten geliefert. Das Gewinderohr wird als Meterware (2 m) geliefert und ist vor Ort individuell abzulängen.

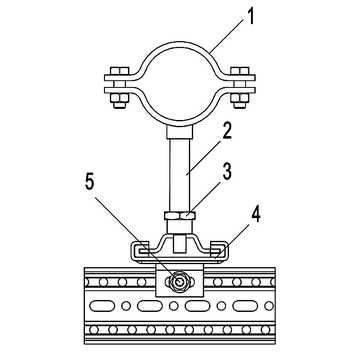

Stückliste:
Pos. 1 Rohrschelle Stabil I-1/2"
Pos. 2 Gewinderohr GR 2 m 1/2"
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Gleitsatz GS F80 1G / Gleitsatz GS F80 1G2
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

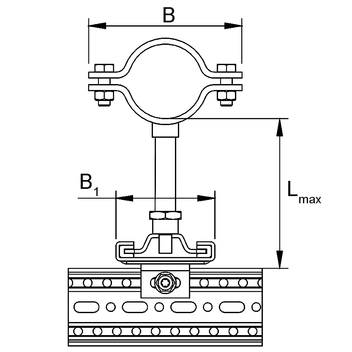

Technische Daten

Lmax, vertikal = 200 mm
Lmax, horizontal = nicht empfohlen

Material:
Rohrschelle und Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN 1516 - 22102851,981 110227
DN 2023 - 27102921,991 110228
DN 2530 - 341021002,021 110229
DN 3239 - 441021122,061 110230
DN 4044 - 491021172,081 110231
DN 5057 - 611021392,301 110232
DN 6573 - 771021563,741 110233
DN 8085 - 891021683,861 110234
DN 100109 - 1161021944,441 110235
