Baugruppe BG14 F80-1/2"

Einsatz

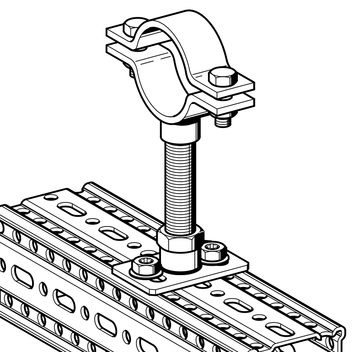

Eine Baugruppe zur festen Rohranbindung mit der schweren Rohrschelle Stabil I-1/2". Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über das Gewinderohr 1/2".

Lieferumfang

Die Komponenten werden sortenrein summiert und getrennt nach Einzelkomponenten geliefert. Das Gewinderohr wird als Meterware (2 m) geliefert und ist vor Ort individuell abzulängen.

Stückliste:

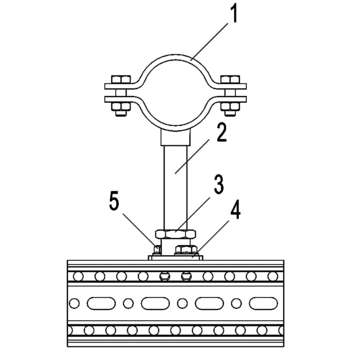

Pos. 1 Rohrschelle Stabil I-1/2"
Pos. 2 Gewinderohr GR 2 m 1/2"
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Grundplatte GPL F80-1/2"
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

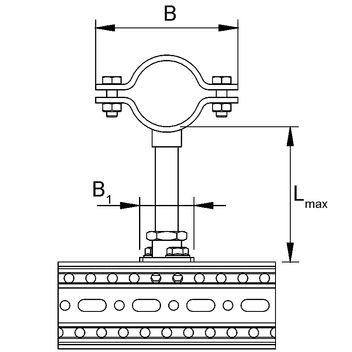

Lmax, vertikal = 300 mm
Lmax, horizontal = 150 mm

Material:
Rohrschelle und Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP

TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN 1517 - 2250850,831 110209
DN 2023 - 2750920,841 110210
DN 2530 - 34501000,871 110211
DN 3240 - 44501120,911 110212
DN 4045 - 49501170,931 110213
DN 5057 - 61501391,151 110214
DN 6573 - 77501561,231 110215
DN 8085 - 89501681,291 110216
DN 100109 - 115501941,581 110217
