Einsatz

Ideal zur Herstellung von Konsolen und Trassen in Kombination mit Sikla Montageschienen 41/41 bzw. 41-75/75 für Wand-, Boden- und Deckenmontage sowie für die Befestigung direkt an Stahlträgern. In Verbindung mit der Adapterplatte AP ist eine Befestigung an Trägerflanschbreiten > 120 mm möglich.

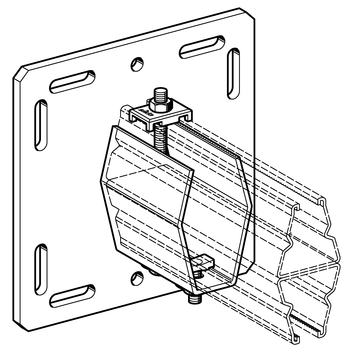

Die Variante 41-75/75 D C1 ermöglicht eine direkte Anbindung an Träger mit entsprechenden Flanschbreiten.

Lieferumfang

Grundplatte mit aufgeschweißtem U-Profil.
Zubehör (vormontiert):

-
2 Halteklauen und 2 Sechskantschrauben, 2 angeschweißte Sechskantmuttern (WBD C für Einzelschienen)
-
1 Halteklaue, 1 Hakenkopfschraube, Mutter, Schraube, U-Scheibe (WBD C für Doppelschienen)

Montage

Je nach Anforderung werden verschiedene Montagearten empfohlen:

a)
Kraftanschlüssige Befestigung am Stahlträger mittels Montageset P2 (C0) bzw. Montageset P3 (C1).
b)
Befestigung am Bauwerk mit mindestens 2 Schwerlastankern M12 (C0) bzw. M16 (C1). Die Lasten und Zulassungen der Anker sind zu beachten.
Bei Deckenmontage ist eine durchgesteckte Schraube für die Verbindung WBD-Halter/Montageschiene zu verwenden.

Technische Daten

Typ
Für Sikla
Montageschiene
Maße der
Grundplatte [mm]
Für Flansch-
breite [mm]
Lochung
für
41/41-45 C0 41/41
41/45
220 x 220 x 12 80 - 120 M12
41-75/75 C0 41-75/75 220 x 220 x 12 80 - 120 M12

41/41-45 D C0 41/41 D
41/45 D
220 x 220 x 12 80 - 120 M12
41-75/75 D C1 41-75/75 D 340 x 340 x 12 120 - 200 M16

Material:
WBD-Halter:
Stahl, HCP
Halteklaue:
Guss, HCP
Kleinteile:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
41/41-45 C05,091 179498
41-75/75 C04,741 179507
41/41-45 D C05,161 179561
41-75/75 D C112,321 179579
