Trägersystem 100

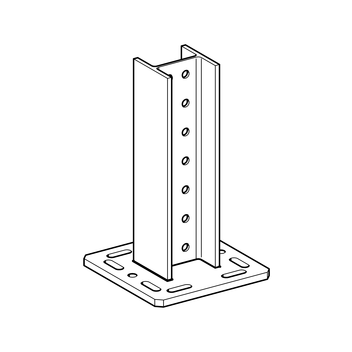

Trägerkonsole TKO 100

Einsatz

Fertigelement für einarmig auskragende Montage an Wand, Boden oder Decke oder zum Bau von Traversen.

Montage

Je nach Anforderung werden verschiedene Montagearten empfohlen:

a)
Befestigung am Bauwerk mittels 4 Schwerlastankern M12.
b)
Kraftschlüssige Befestigung an Stahlträgern (Flanschbreite 80 - 120 mm) mittels Montageset 5P M12 S.
c)
Formschlüssige Anbindung an weitere Konsolen TKO 100 oder 120 mittels Formverbinder FV 100/120.

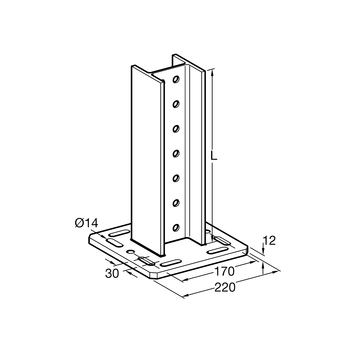

Technische Daten

Ausführung:
Grundplatte verschweißt mit IPBI 100
Material:
Stahl, HCP

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.de/service/downloads)

Leistungserklärung Trägerkonsole TKO PDF | 36.7 KB

TypL
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
TKO 100 x 2502508,51 193099
TKO 100 x 35035010,41 185402
TKO 100 x 40040011,21 185411
TKO 100 x 45045011,91 185420
TKO 100 x 50050012,71 185429
TKO 100 x 55055013,71 185438
TKO 100 x 60060014,21 185447
TKO 100 x 65065015,01 185456
TKO 100 x 70070016,61 185465
TKO 100 x 75075017,21 185474
TKO 100 x 80080017,91 185483
TKO 100 x 85085018,81 185492
TKO 100 x 90090019,61 185501
TKO 100 x 95095020,31 185510
TKO 100 x 1000100021,21 185519
TKO 100 x 1100110022,31 185528
TKO 100 x 1200120025,21 185537
TKO 100 x 1300130025,81 185546
TKO 100 x 1400140028,61 185555
TKO 100 x 1500150030,11 185564
TKO 100 x 2000200039,01 185573
