Einsatz

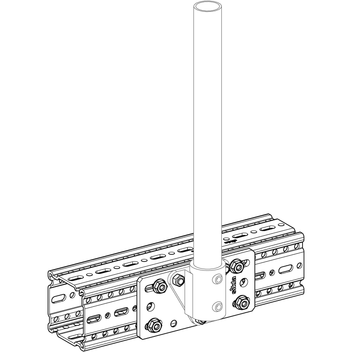

Adapterplatte zur Anbindung von Geländern an Trägerprofile TP F 80 oder TP F 100. Passend für Geländerkomponenten der Größen 7 und 8 - 1 1/4" und 1 1/2" Rohren

Lieferumfang

1 Adapterplatte AP GL
3 Senkschrauben M10 x 30
3 Sicherungsmuttern M10 mit Flansch

Hinweis:

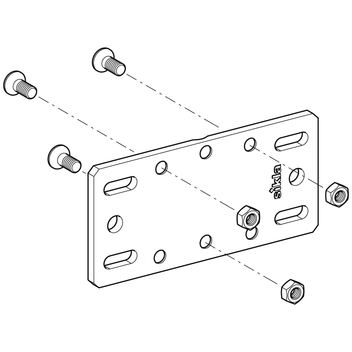

Es handelt sich hierbei lediglich um eine Adapterplatte (siehe Abb. 2). Alle weiteren Geländerkomponenten sind nicht Teil des Lieferumfangs und müssen separat und projektspezifisch bezogen werden. Weiterführende Informationen hierzu erhalten Sie von Ihrem Sikla Berater.

Montage

1.
Je nach Wahl der Geländergröße - 1 1/4" oder 1 1/2" - das passende Lochbild der Adapterplatte wählen.
2.
Geländerfuß (separat erhältlich) mit der Adapterplatte verschrauben.
3.
Adapterplatte und Trägerprofil mit 4 Formlockschrauben FLS F verbinden.

Technische Daten

Die Komponenten erfüllen die Anforderungen nach DIN EN ISO 14122

Material:
Adapterplatte:
Stahl, HCP
Schrauben:
DIN EN ISO 10642 Stahl, Festigkeitsklasse 8.8, HCP
Muttern:
Stahl, Festigkeitsklasse 8
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
GLA F 801,171 116812
GLA F 1001,231 116815
