Rohrlager

Hochtemperaturlager LD - HT HV

Einsatz

Höhenverstellbares Loslager für gleitende Rohrhalterung auf geeigneter Oberfläche. Höhenverstellung im Zahnraster 2,5 mm.
Bei der Auflage auf Stahlträger wird eine Mindestflanschbreite von 80 mm empfohlen.
Diese Lager sind für den Einsatz im Temperaturbereich von 300°C bis 500°C ausgelegt. Zur Ermittlung der Lasten bei realen Betriebstemperaturen werden die werkstoffabhängigen Korrekturfaktoren k herangezogen. Für die Unterkonstruktion sind die zu erwartenden Temperaturen nach DIN EN 13480-3 Tabelle 13.11.2–2 zu berücksichtigen.

Lieferumfang

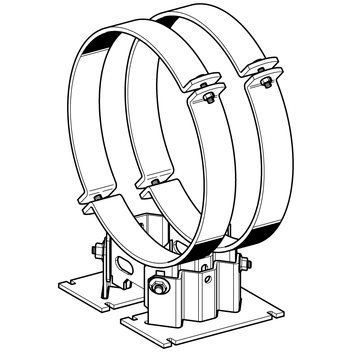

Das Oberteil ist mit beiden Unterteilen jeweils höhenverstellbar verschraubt. Um ein seitliches Überstehen der Schellenlappen zu minimieren, sind die Rohrschellen ab DN 300 um 45° axial gedreht (siehe Abbildung).

Montage

Beide Unterteile müssen in gleicher Höheneinstellung montiert werden, um eine beidseitig korrekte Auflage der Gleitplatten zu sichern.

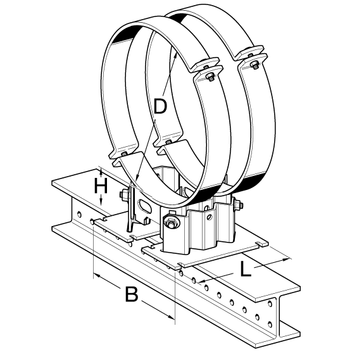

Technische Daten

Typ
Höhe H
Lieferzustand [mm]
Höhe H
Verstellbereich [mm]
B [mm]
DN 200 - 300
B [mm]
DN 350 - 600
LD - HV 150 150 116 ... 168,5 285 325
LD - HV 200 200 171 ... 223,5 285 325

Anzugsmomente Schraubverbindungen:

Spannschrauben
Anzugsmoment
[Nm]
Höhenverstellung
Anzugsmoment
[Nm]
DN 250 - 600 60 Schrauben im Steg 80

Abmessungen:
Metallplatte:
L = 250 mm

Material:
Blechteile:
EN 10028-2 - 16Mo3, hitzebeständig pulverbeschichtet, schwarz
Schrauben, Muttern der Höhenverstellung:
A4-80
Schrauben, Muttern der Schellen:
A4-70
Medientemperatur:
300°C bis 500°C
Salzsprühnebeltest:
Beständigkeit > 500 Stunden

Zulassungen / Konformität

Fremdüberwachung Rohrlager PDF | 213.4 KB

Liefertermin auf Anfrage – Ware wird auftragsbezogen gefertigt.

TypD (Rohr)
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
LD - HT HV 150 266-273 (DN 250) 10"266 - 27315,91 801194
LD - HT HV 150 317-324 (DN 300) 12"317 - 32417,01 801200
LD - HT HV 150 349-356 (DN 350) 14"349 - 35618,11 801204
LD - HT HV 150 397-407 (DN 400) 16"397 - 40720,41 801210
LD - HT HV 150 447-457 (DN 450) 18"447 - 45722,61 801215
LD - HT HV 150 498-508 (DN 500) 20"498 - 50824,11 801220
LD - HT HV 150 600-610 (DN 600) 24"600 - 61026,41 801230

LD - HT HV 200 266-273 (DN 250) 10"266 - 27316,91 801242
LD - HT HV 200 317-324 (DN 300) 12"317 - 32418,01 801248
LD - HT HV 200 349-356 (DN 350) 14"349 - 35619,01 801252
LD - HT HV 200 397-407 (DN 400) 16"397 - 40721,41 801258
LD - HT HV 200 447-457 (DN 450) 18"447 - 45723,31 801263
LD - HT HV 200 498-508 (DN 500) 20"498 - 50824,81 801268
LD - HT HV 200 600-610 (DN 600) 24"600 - 61027,51 801278
