Baugruppe BG51 F80
![](/sixcms/media.php/443/thumbnails/BG51%20F80%20Bild%201.tif.62058.png)
![](/sixcms/media.php/443/thumbnails/BG51_10411_M_PX.tif.64447.png)
![](/sixcms/media.php/443/thumbnails/BG51%20F80%20Bild%203.tif.62074.png)
Einsatz

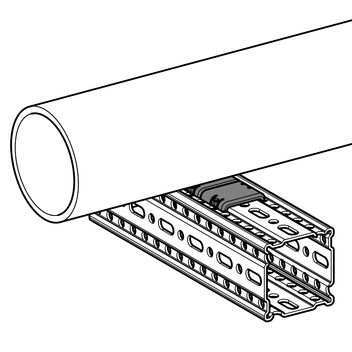

Eine Baugruppe für die Auflagerung von Rohrleitungen ohne komplexe Anforderungen und ohne Wärmedämmung. Diese ermöglicht ein freies Gleiten der Rohrleitung in alle Richtungen auf dem Trägerprofil TP F 80.
Lieferumfang

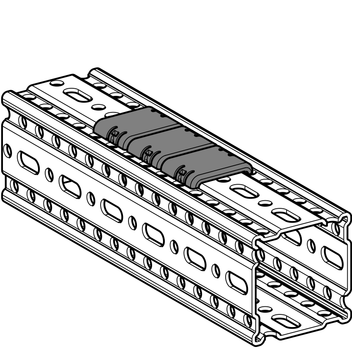

Jede Baugruppe ist vorkonfektioniert, verpackt und etikettiert. Eine Baugruppe besteht aus 3 U-UB Unterlagen.
Stückliste:
Pos. 1 U-UB Unterlage F 80
Montage
Entsprechend der zu erwartenden seitlichen Bewegung der aufliegenden Rohrleitungen sind 1 bis 3 U-UB Unterlagen in das Trägerprofi l einzuklicken.

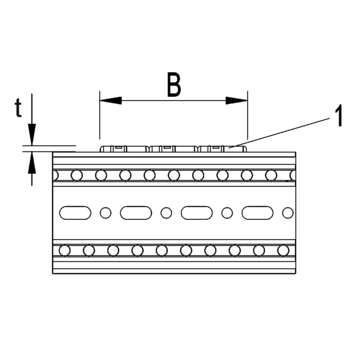

Anzahl U-UB Unterlage | Breite B [mm] | t [mm] |
---|---|---|
1 | 40 | 5 |
2 | 80 | 5 |
3 | 120 | 5 |
Technische Daten
Material: | Polyamid PA 6.0 |
Einsatzbereich: | -20°C bis +130°C |
