Baugruppe BG50 F100-1/2"

Einsatz

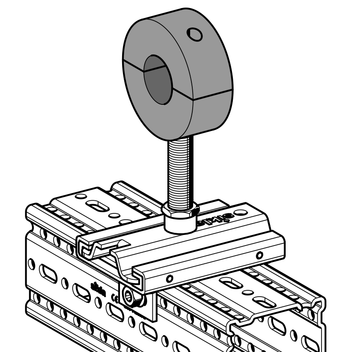

Eine Baugruppe zum Einsatz als Führungslager mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 100 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über das Gewinderohr 1/2".

Lieferumfang

Die Komponenten werden sortenrein summiert und getrennt nach Einzelkomponenten geliefert. Das Gewinderohr wird als Meterware (2 m) geliefert und ist vor Ort individuell abzulängen.

Stückliste:

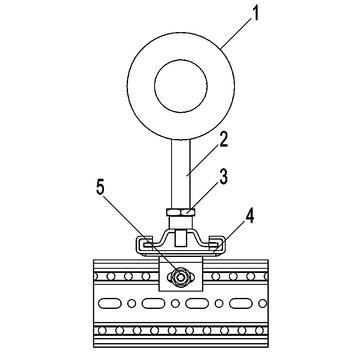

Pos. 1 Kälteschelle RB
Pos. 2 Gewinderohr GR 2 m 1/2"
Pos. 3 Gegenmutter NT 1/2"
Pos. 4 Gleitsatz GS F100 1G
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

Lmax, vertikal = 200 mm
Lmax, horizontal = nicht empfohlen

Material:
Verbindungsteile
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2) µ = 1200,
λ = 0,045 W/mK bei (0°C)
Einsatzbereich:
-50°C bis +105°C

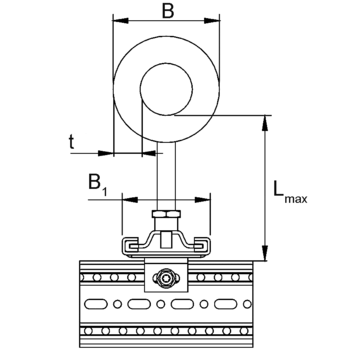

TypNennweiten
[DN]
B1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
21/301510281301,901 113869
27/302010287301,901 113870
33/302510293301,911 113871
42/3032102102301,921 113872
48/3040102108301,921 113873
60/3050102120302,011 113874
76/3065102136302,131 113875
89/3080102149302,181 113876
114/40100102195402,761 113877
