Baugruppe BG14 F80-M10

Einsatz

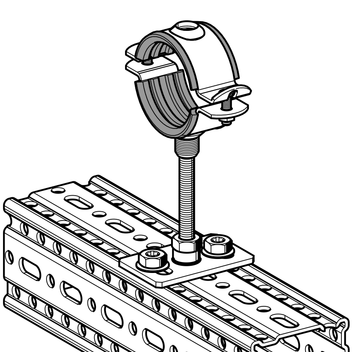

Eine Baugruppe zur festen Rohranbindung mit der leichten Rohrschelle Stabil D-3G. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über die Gewindestange M10.
Die Rohrschelle mit Schalldämmeinlage gewährleistet eine Schallentkopplung gemäß DIN 4109.

Lieferumfang

Die Komponenten werden sortenrein summiert und getrennt nach Einzelkomponenten geliefert. Der Gewindestab wird als Meterware (1 m) geliefert und ist vor Ort individuell abzulängen.

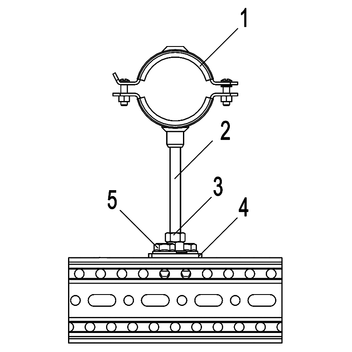

Stückliste:
Pos. 1 Rohrschelle Stabil D-3G m.E.
Pos. 2 Gewindestab GST M10 x 1000
Pos. 3 Sechskantmutter M10
Pos. 4 Grundplatte GPL F80-M10
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

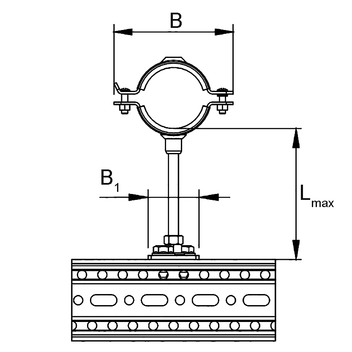

Technische Daten

Lmax, vertikal = 150 mm
Lmax, horizontal = nicht empfohlen

Material:
Rohrschelle und Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Schalldämmeinlage:
SBR/EPDM, schwarz, unverlierbar eingeklebt

TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN 1519 - 2350680,351 110200
DN 2024 - 2850750,381 110201
DN 2533 - 3750810,401 110202
DN 3240 - 4550930,421 110203
DN 4047 - 52501040,441 110204
DN 5060 - 65501170,461 110205
DN 6573 - 78501500,561 110206
DN 8088 - 93501640,611 110207
DN 100108 - 115501870,671 110208
