Baugruppe BG13 MS41-M10

Einsatz

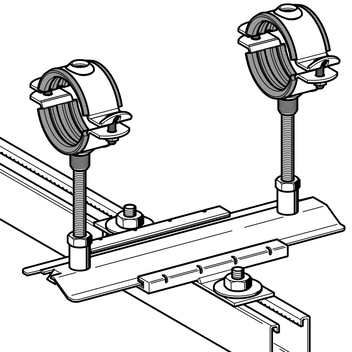

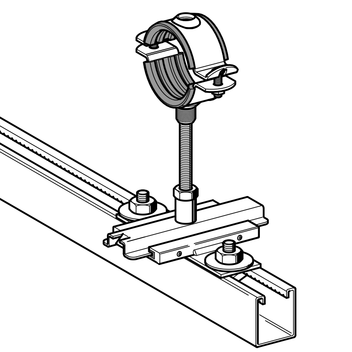

Eine Baugruppe zum Einsatz als Führungslager mit der leichten Rohrschelle Stabil D-3G. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über den Gewindestab M10. Die Rohrschelle mit Schalldämmeinlage gewährleistet eine Schallentkopplung gemäß DIN 4109.

Lieferumfang

Die Komponenten werden sortenrein summiert und getrennt nach Einzelkomponenten geliefert. Der Gewindestab wird als Meterware (1 m) geliefert und ist vor Ort individuell abzulängen.

Stückliste:

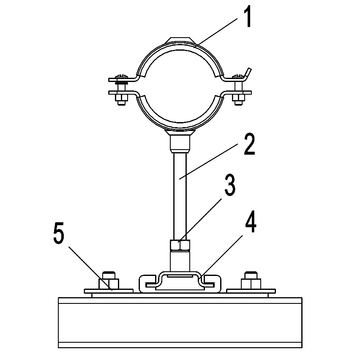

Pos. 1 Rohrschelle Stabil D-3G m.E.
Pos. 2 Gewindestab GST M10 x 1000
Pos. 3 Sechskantmutter NT M10
Pos. 4 Gleitsatz GS 2G-PL / Gleitsatz GS 2G2-PL
Pos. 5 Hakenkopfschraube TBO HZ41 M10 x 20

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

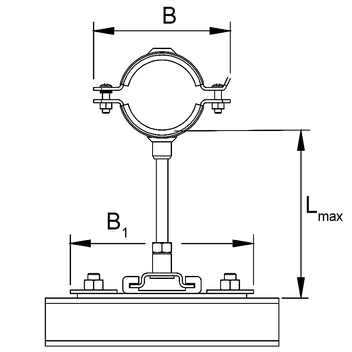

Lmax, vertikal = 150 mm
Lmax, horizontal = nicht empfohlen

Material:
Rohrschelle und Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Schalldämmeinlage:
SBR/EPDM, schwarz, unverlierbar eingeklebt
TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN 1519 - 23140680,901 110180
DN 2024 - 28140750,931 110182
DN 2533 - 37140810,951 110183
DN 3240 - 45140930,971 110184
DN 4047 - 521401040,991 110185
DN 5060 - 651401171,011 110186
DN 6573 - 781401501,621 110187
DN 8088 - 931401641,721 110188
DN 100108 - 1151401871,841 110189
