High Corrosion Protection

Montagewinkel MW S HCP

Einsatz

Einsatz als direkte, seitliche Befestigung an Unterzügen und Bindern aus Beton oder Holz und in ähnlichen Situationen. Verbindungswinkel bei Rahmenkonstruktionen aus Profilen.

Technische Daten

Typ
Nennlast
Sprinkleranlage

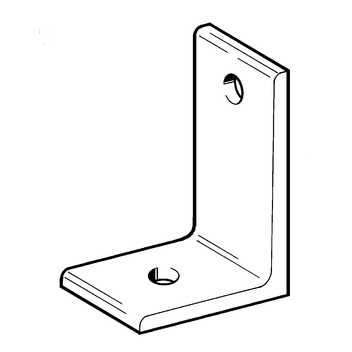

60/40/90° 5,0 kN ≤ DN 150

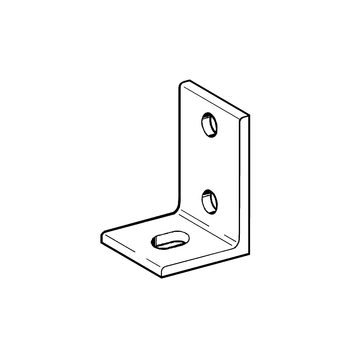

90/60/90° 5,0 kN ≤ DN 150

Material:
Stahl, HCP
TypWinkelprofil
DIN 1029
B
[mm]
b
[mm]
d
[mm]
s
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
60/40/90°60/40/6402013-0,1825 162063
90/60/90°90/60/6401513500,2625 162072
