High Corrosion Protection

Flanschschraube SCR FLA HCP

Einsatz

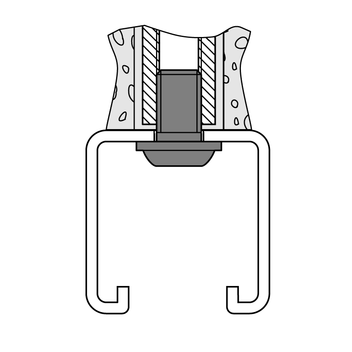

Typ M10 x 15 erlaubt das Befestigen von Montageschienen mit Schlaganker AN, ohne die max. zulässige Einschraubtiefe zu überschreiten bzw. die min. erforderliche Einschraubtiefe zu unterschreiten.

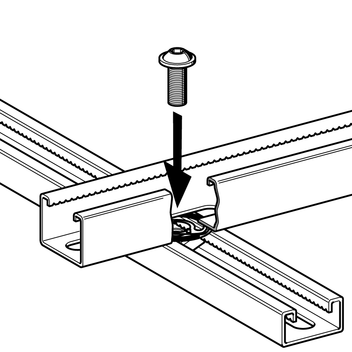

Typ M10 x 25 ist ideal zur Verbindung von zwei Sikla Montageschienen 41.

Die Varianten "TT" sind als Gewindeformschraube ausgeführt.

Montage

Das max. zul. Anzugsmoment ist einzuhalten.

Technische Daten

M10 x 15 und M10 x 25
max. zul. Anzugsmoment:
50 Nm
Antrieb:
Innensechskant SW 6

TT M10 x 25 und TT M10 x 30
max. zul. Anzugsmoment:
20 Nm
Antrieb:
Torx-T50

Material:
Stahl, HCP
TypLänge
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
M10 x 15150,01100 199107
M10 x 25250,02100 198353

TT M10 x 25250,02600 110503
TT M10 x 30300,02600 116479
