Trägersystem siFramo 80
Anschweißadapter ASA F 80 GPL 4kt
Einsatz
Adapter für eine geschweißte Anbindung an Stahlträgern, Anschweißplatten oder weiteren geeigneten verschweißbaren Anbindestellen. In Verbindung mit dem Trägerprofil F 80 ermöglicht der Anschweißadapter den Bau von Abhängungen, Traversen sowie weiteren Konstruktionen.
Lieferumfang

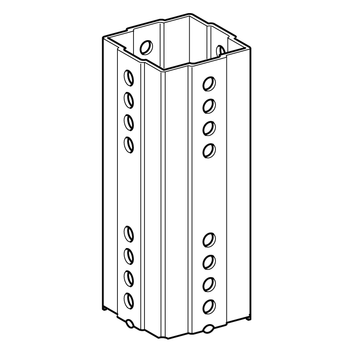

Grundplatte mit aufgeschweißter Vierkantaufnahme
Montage
Anschweißen an vorhandenen Stahlbau oder Ankerplatten. Die systemeigene Anbindung an das Trägerprofil F 80 erfolgt mit 4 Formlockschrauben.
Sehr gute Schweißeignung ist aufgrund der speziellen HCP Beschichtung gegeben.

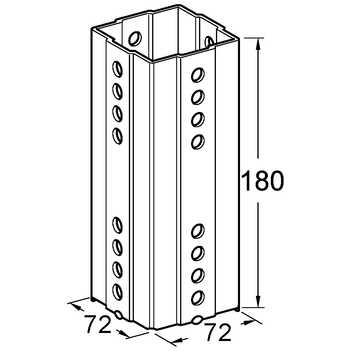

Technische Daten
| Typ | Maße Adapter H [mm] | Maße Grundplatte [mm] |
|---|---|---|
| ASA F 80 GPL 4kt | 210 | 100 x 100 x 20 |
| Zul. Belastung: | |
| Kragarm: | max. 1,0 kNm |
| Traverse: | siehe Anwenderrichtlinie |
| Material: | Stahl, HCP |
Zulassungen / Konformität
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
Leistungserklärung Anschweißadapter ASA F PDF | 72.1 KB
