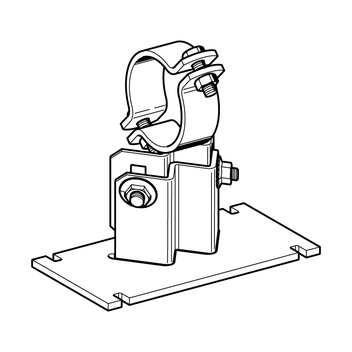

Loslager LA - HV HT
Einsatz
Höhenverstellbares Loslager für gleitende Rohrhalterung auf geeigneter Oberfläche. Höhenverstellung im Zahnraster 2,5 mm.
Bei der Auflage auf Stahlträger wird eine Mindestflanschbreite von 80 mm empfohlen.
Diese Lager sind für den Einsatz im Temperaturbereich von 300°C bis 500°C ausgelegt. Für die Ermittlung der Lasten bei realen Betriebstemperaturen werden die werkstoffabhängigen Korrekturfaktoren k herangezogen.
Lieferumfang
Oberteil und Unterteil sind höhenverstellbar miteinander verschraubt.
Technische Daten

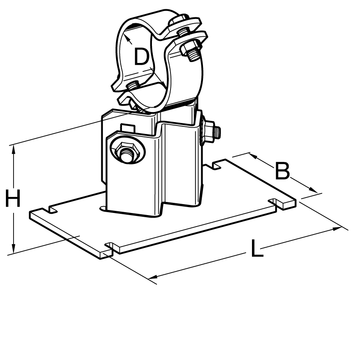

| Typ | Höhe H Lieferzustand [mm] | Höhe H Verstellbereich [mm] |
|---|---|---|
| LA - HV 90 | 90 | 88,5 ... 113,5 |
| LA - HV 150 | 150 | 116 ... 168,5 |
| LA - HV 200 | 200 | 171 ... 223,5 |
Anzugsmomente Schraubverbindungen:
| Spannschrauben | Anzugsmoment [Nm] | Höhenverstellung | Anzugsmoment [Nm] |
|---|---|---|---|
| DN 15 - 40 | 40 | Schrauben im Steg | 80 |
| DN 50 - 150 | 50 | Schrauben im Steg | 80 |
| Abmessungen: | |
| Metallplatte: | L = 250 mm x B = 100 mm |
| Material: | |
| Blechteile: | 16Mo3, verzinkt |
| Schrauben, Muttern: | A4-80 |
| Medientemperatur tf : | 300°C bis 500°C |
Zulassungen / Konformität
Fremdüberwachung Rohrlager PDF | 606.7 KB Übersicht alle Typen LA - HV HT PDF | 102.3 KB
Weitere Spannbereiche finden Sie in der "Pdf-Übersicht alle Typen".
Hinweis: HV 200 und Lager außerhalb des DN-Bereichs - Mindestmenge und Lieferzeit auf Anfrage.
