Baugruppe BG45 F80-M10

Einsatz

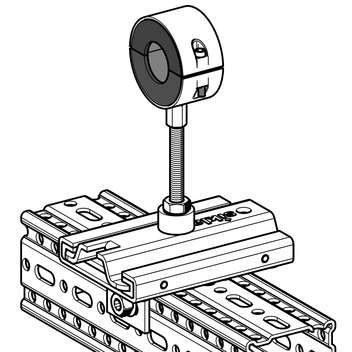

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Rohrschelle KSH für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über die Gewindestange M10.

Lieferumfang

Die Komponenten werden sortenrein summiert und getrennt nach Einzelkomponenten geliefert. Die Gewindestange wird als Meterware (1 m) geliefert und ist vor Ort individuell abzulängen.

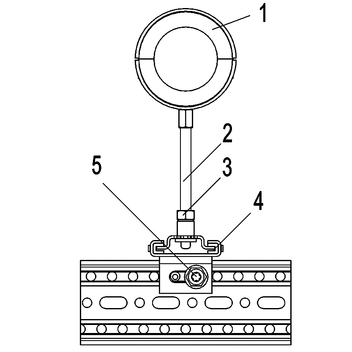

Stückliste:
Pos. 1 Kälteschelle KSH
Pos. 2 Gewindestab GST M10 x 1000
Pos. 3 Sechskantmutter NT M10
Pos. 4 Gleitsatz GS F 80 2G
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

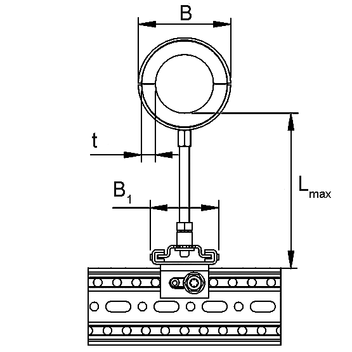

Technische Daten

Lmax, vertikal = 150 mm
Lmax, horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Rohrschelle:
Stahl, galvanisch verzinkt
PUR-Schaum (250 kg/m3 , B2), λ = 0,042
W/mK (0°C), umlaufende Dampfdiffusionssperre
Isolierscheibe:
geschlossenzelliger Zellkautschuk, B1
Schalldämmeinlage:
geschlossenzelliger PE-Schaum, B1
Einsatzbereich:
-40°C bis +105°C
TypNennweiten
[DN]
B1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
KSH 21156755130,871 110293
KSH 27206763140,881 110294
KSH 33256770140,891 110295
KSH 42326784150,921 110296
KSH 48406784150,921 110297
KSH 60506796150,941 110298
