Baugruppe BG44 F80-M10

Einsatz

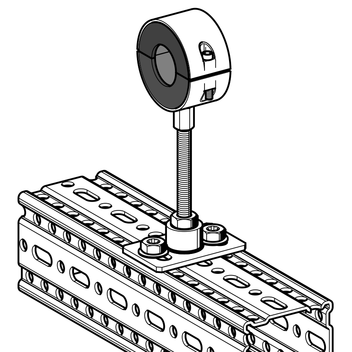

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Rohrschelle KSH für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über die Gewindestange M10.

Lieferumfang

Die Komponenten werden sortenrein summiert und getrennt nach Einzelkomponenten geliefert. Die Gewindestange wird als Meterware (1 m) geliefert und ist vor Ort individuell abzulängen.

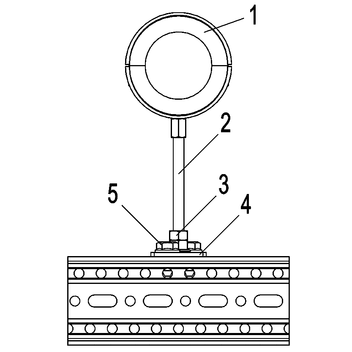

Stückliste:
Pos. 1 Kälteschelle KSH
Pos. 2 Gewindestab GST M10 x 1000
Pos. 3 Sechskantmutter NT M10
Pos. 4 Grundplatte GPL F80-M10
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

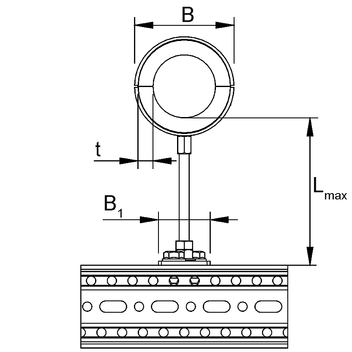

Technische Daten

Lmax, vertikal = 150 mm
Lmax, horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Rohrschelle:
Stahl, galvanisch verzinkt
PUR-Schaum (250 kg/m3 , B2), λ = 0,042
W/mK (0°C), umlaufende Dampfdiffusionssperre
Isolierscheibe:
geschlossenzelliger Zellkautschuk, B1
Schalldämmeinlage:
geschlossenzelliger PE-Schaum, B1
Einsatzbereich:
-40°C bis +105°C
TypNennweiten
[DN]
B1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
KSH 21155055130,361 110277
KSH 27205063140,371 110278
KSH 33255070140,381 110279
KSH 42325084150,411 110280
KSH 48405084150,411 110281
KSH 60505096150,431 110282
