Baugruppen

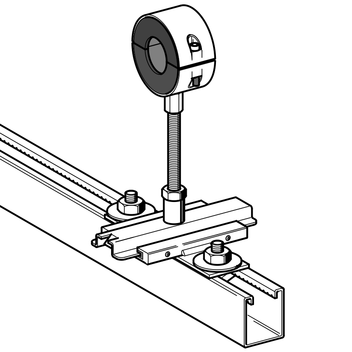

Baugruppe BG42 MS41-M10

Einsatz

Eine Baugruppe zum Einsatz als Führungslager mit der gedämmten Kälteschelle KSH für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über die Gewindestange M10.

Lieferumfang

Die Komponenten werden sortenrein summiert und getrennt nach Einzelkomponenten geliefert. Die Gewindestange wird als Meterware (1 m) geliefert und ist vor Ort individuell abzulängen.

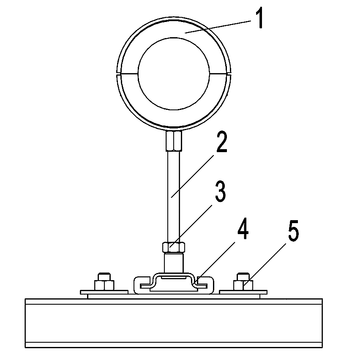

Stückliste:
Pos. 1 Kälteschelle KSH
Pos. 2 Gewindestab GST M10 x 1000
Pos. 3 Sechskantmutter NT M10
Pos. 4 Gleitsatz GS 2G-PL
Pos. 5 Hakenschraube TBO HZ41 M10 x 20

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

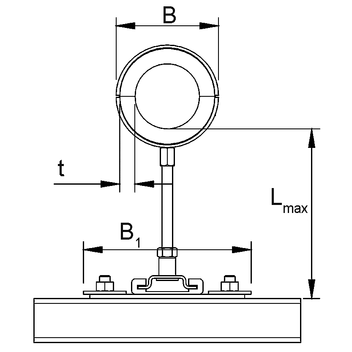

Technische Daten

Lmax, vertikal = 150 mm
Lmax, horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Rohrschelle:
Stahl, galvanisch verzinkt
PUR-Schaum (250 kg/m3 , B2), λ = 0,042
W/mK (0°C), umlaufende Dampfdiffusionssperre
Isolierscheibe:
geschlossenzelliger Zellkautschuk, B1
Schalldämmeinlage:
geschlossenzelliger PE-Schaum, B1
Einsatzbereich:
-40°C bis +105°C
TypNennweiten
[DN]
B1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
KSH 211514055130,911 110262
KSH 272014063140,921 110263
KSH 332514070140,931 110264
KSH 423214084150,961 110265
KSH 484014084150,961 110266
KSH 605014096150,981 110267
