Schienensystem Pressix CC 41

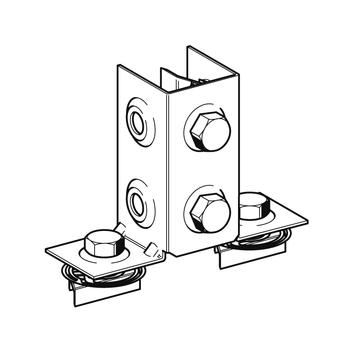

Verbinder CN CC 41-2

Einsatz

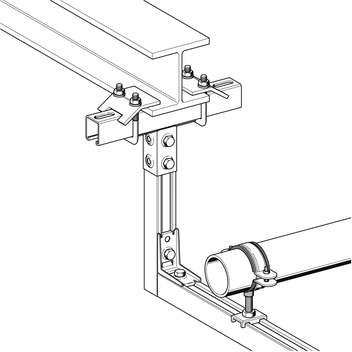

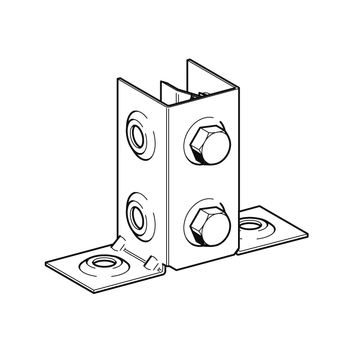

Verbindungselement für dreidimensionale Rahmenkonstruktionen aus Montageschienen. Optimierte Verbindungstechnik für Eckknoten des Schienensystems 41. Vorzugsweise sind quadratische Montageschienen 41/41 zu verwenden. Ausführung W für Anbindungen an Wand, Boden oder Decke. Die Ausrichtung der Schienenöffnung kann dabei noch frei gewählt werden.

  • Schnell-Verbindungstechnik für 90° Knoten des Schienensystems 41
  • Verriegelt automatisch durch Druck auf den Schraubenkopf und fixiert zugleich das Eigengewicht.
  • Sichere form- und kraftschlüssige Verbindung. Gezahnte Gewindeplatte mit Spannschraube M10. Hohe Steifigkeit durch Werkstoff und Formgebung.

Technische Daten

Nennlast:
Fschub = 3,0 kN pro Verbinder
Auzugsdrehmoment:
50 Nm
Material:
Stahl, galvanisch verzinkt
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
CC 41-20,5510 193495
CC 41-2 W0,4510 193648
