Einsatz

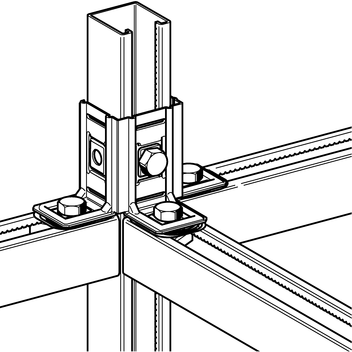

Verbindungselement insbesondere für dreidimensionale Rahmenkonstruktionen aus Montageschienen. Optimierte Verbindungstechnik für Eckknoten des Schienensystems 41. Vorzugsweise sind quadratische Montageschienen 41/41 zu verwenden.

  • Automatische Verriegelung der grundsätzlich erforderlichen Knoten beim Positionieren der Montageschienen.

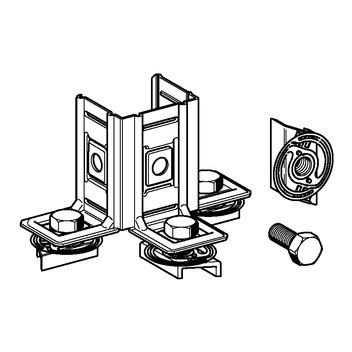

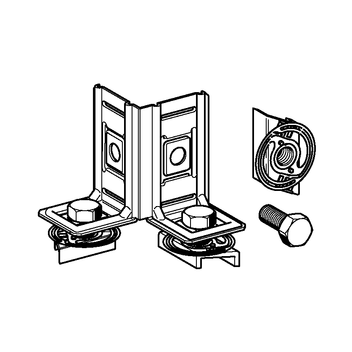

  • Sichere form- und kraftschlüssige Verbindung. Vormontiert mit gezahnter CC-Mutter und Spannschraube M10. Hohe Steifheit durch ideale Formgebung.

Technische Daten

Nennlast:
Fzug = 2,0 kN / Knoten
Anzugsdrehmoment:
40 Nm
Material:
Stahl, bandverzinkt nach DIN EN 10346 / galvanisch verzinkt
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
CC 41-30,2610 180254
CC 41-40,3610 180245
