Einsatz

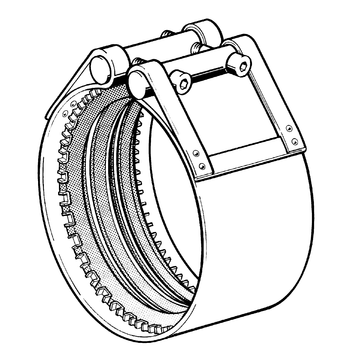

Vormontierter Rohrverbinder mit zwei oder mehr Verschlussschrauben und integrierten Krallen für sichere Verbindungen im Abflussbereich; insbesondere geeignet für Hebeanlagen und Dachentwässerung (bekannt z. B. als HDE-System) sowie für alle anderen im Rückstaubereich liegenden Leitungsabschnitte; geeignet zur Verbindung von Gussrohren und/oder Formstücken nach DIN EN 877/DIN 19522.

  • Die funktionelle Vereinigung von Dichtheit und Längskraftschlüssigkeit erspart den Einsatz zusätzlicher Krallringe, so dass sich der Montageaufwand gegenüber konventioneller Bauweise erheblich verringert.

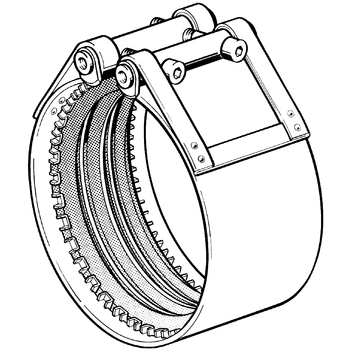

  • Zusätzliche Arretierelemente sichern ab Typ KR 100 A selbst für größere Nennweiten zuverlässig deren Längskraftschlüssigkeit bis zu einem Nenndruck von 5 bar bis DN 150 und bis zu 3 bar für DN 200.

Achtung: Für druckstoßgefährdete Bereiche, zum Beispiel hinter Pumpen, sind aus Sicherheitsgründen Rohrverbinder mit Arretierelementen (Typen SHARK ... A) einzusetzen.

Lieferumfang

Komplett vormontiert mit Dichtung und Verschlussschrauben M8.

Montage

Zum leichteren Aufschieben der Dichtung müssen die Rohrenden mit einem Gleitmittel eingestrichen werden (Seifen- oder Spülmittellösungen, jedoch keine Öle oder Fette). Die fachgerechte Montage erfordert ein wechselseitiges und schrittweises Anziehen mit einem geeigneten Werkzeug (Inbus 6 mm), bis bei allen Verschlussschrauben das lt. Einprägung vorgegebene Anzugsmoment erreicht ist.

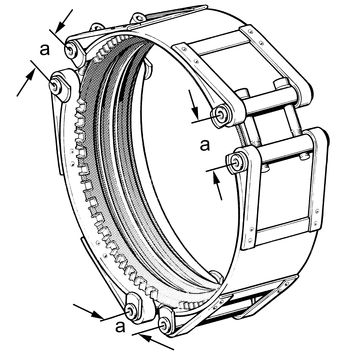

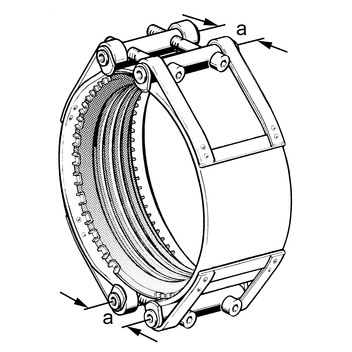

Bei mehrteiligen Verbindern (KR 150 A und KR 200 A) ist während der Montage stets auf annähernd gleiche Abstände (a) der Segmente untereinander zu achten.
Da sich während der Montage die Spannungsverhältnisse ändern, ist das Anzugsmoment aller Verschlussschrauben am Ende nochmals zu prüfen.
Bitte Montageanleitung beachten!

Technische Daten

Alle Teile des Verbinders entsprechen den vom DlBt erlassenen Bau- und Prüfgrundsätzen für Spannverbindungen mit Elastomerdichtungen für Abwasserleitungen aus gußeisernen Bauteilen nach DIN EN 877/DIN 19522:

Metallmantel:
Stahlband, nichtrostend
Dichtmanschette:
EPDM
Schrauben, Bolzen und
Arretierelemente:

HCP-beschichtet

Leistungserklärung SHARK-Verbinder PDF | 110.3 KB

Typ
[DN]
Rohraußen-ø
Nennmaß
[mm]
Nenndruck
[bar]
Verp.
[Stück]
Artikel-
Nr.
KR 5058,05,025 162665
KR 7078,05,025 162674
KR 8083,03,025 192305
KR 100110,03,025 162683
KR 100 A110,05,025 162692
KR 125 A135,05,010 162708
KR 150 A160,05,010 162717
KR 200 A210,03,010 162726
