Rohrverbinder

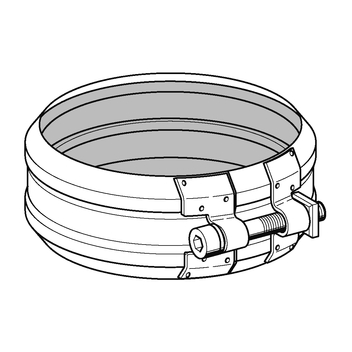

Rapid-Verbinder W2

Einsatz

Axial zugfester Rohrverbinder für Gussrohre und Formstücke, besonders zum Verbinden von Formstücken mit kurzen Anschlüssen. Fest angezogen garantiert der Rapid-Verbinder hohe Quersteifigkeit. Die Elastomerdichtung ist zuverlässig vor mechanischer Beschädigung und UV-Strahlung geschützt.

Lieferumfang

Montagefertiger, einteiliger Verbinder mit einer Verschlussschraube.

Montage

Das erforderliche Drehmoment wird durch Anziehen der Verschlussschraube auf Block erreicht. Stärkeres Anziehen ist weder hilfreich noch zulässig.

Technische Daten

Nenndruck:
0,5 bar - axial zugfest
Material:
Metallmantel:
1.4509/10/11/20
Klemmeinheit:
1.4031, 1.4510/11/20
Verschlussschraube + Bolzen:
Stahl, HCP
Gummidichtung:
EPDM
Temperaturbeständigkeit:
-10°C bis +100°C

Leistungserklärung Rapid-Verbinder PDF | 110.6 KB

TypBreite
[mm]
Rohraußen-ø
Nennmaß
[mm]
Verp.
[Stück]
Artikel-
Nr.
DN 5039,55850 182135
DN 7039,57850 182144
DN 8039,58350 190055
DN 10045,411050 182153
DN 12554,413520 182162
DN 15054,516015 182171
DN 20070,02105 182180
