Einsatz

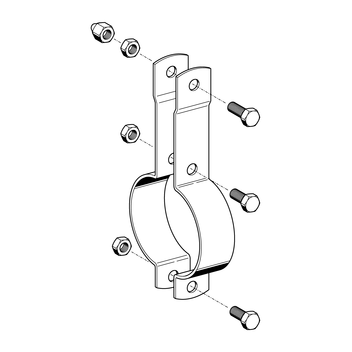

Industrie-Rohrschelle in Anlehnung an DIN 3567 Form C für Pendelaufhängung. Die Querschnitte entsprechen den Forderungen des VdS.

Lieferumfang

Mit Schrauben und Muttern: M10, Festigkeitsklasse 8.8, vormontiert.

Technische Daten

Material:
Stahl, galvanisch verzinkt

DN
max. zul. Last
40 - 200 8,5 kN

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

DN
D
[mm]
b x s
[mm]
L
[mm]
a
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
40 50 40 x 4 95 7 22 17 25
50 62 40 x 4 111 7 22 17 25
65 78 40 x 4 134 7 22 17 25
80 91 40 x 4 156 7 22 17 30
100 116 40 x 4 188 7 22 17 30
125 148 40 x 4 204 7 22 17 30
150 173 40 x 4 217 7 22 17 30
200 225 40 x 4 243 7 22 17 30
DNRohraußen ø
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
40 48,30,4425 152404
50 60,30,5125 152413
65 76,10,5625 152422
80 88,90,6525 152431
100114,30,7810 152440
125139,71,0810 152459
150168,31,1810 152468
200219,11,3910 152477
