Einsatz

Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen.

Lieferumfang

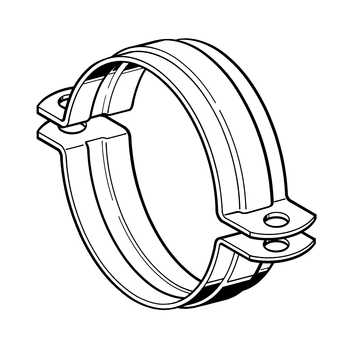

Zweiteilige Rohrschelle, ohne Spannschrauben und ohne Schweißmutter. Passende Spannschrauben siehe Kapitel "Anker und Kleinteile".

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
31 - 72
4,0 kN
76 - 129
5,0 kN
133 - 173
8,0 kN
176 - 303
12,5 kN

Material:
Stahl, galvanisch verzinkt

Zulassungen / Konformität

FM-Approval

Hinweis: Produkt läuft aus, Folgeprodukt siehe Stabil D-A.

Spannbereich
[mm]
DNMaterial
b x s
[mm]
empfohlene
Spann-
schrauben

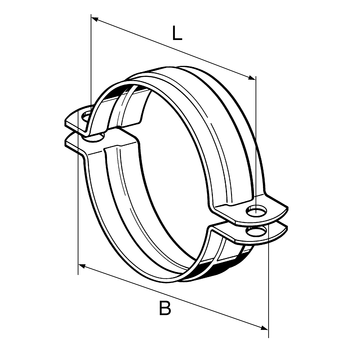

B
[mm]
L
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
48 - 531 1/2"30 x 3,0M8 x 25 98 760,1450 106801
54 - 5930 x 3,0M8 x 25104 820,1650 106810
67 - 7230 x 3,0M8 x 25117 950,1950 106838
76 - 812 1/2"30 x 3,0M10 x 301411140,2225 106847
82 - 8730 x 3,0M10 x 301471200,2325 106856
88 - 933"30 x 3,0M10 x 301531260,2525 106865
102 - 10830 x 3,0M10 x 301681410,2825 106874
140 - 1485"40 x 4,0M12 x 402181860,6610 115876
188 - 19440 x 4,0M16 x 452812490,8410 106953
