Schienensystem Pressix CC 27
MH 27
MV 27
Schienenflansch MOF 27
Gruppe: 2753
Einsatz
Der Schienenflansch dient zur Herstellung von Traversen zwischen zwei Montageschienen oder als Basis für eine einarmige Auskragung.
Hinweis: Bei der Montage der Variante MH als einarmige Auskragung ist auf eine gute Abstützung der Montageschiene zu achten. Bei Zuglast Fz am Schienenschlitz ist die Schraube zu versetzen.
Lieferumfang
Komplett vormontiert.
Montage
Montageschiene in U-Profil einlegen. Gewindeplatte durch Druck auf den Schraubenkopf einklicken und mit 10 Nm festziehen.
Technische Daten

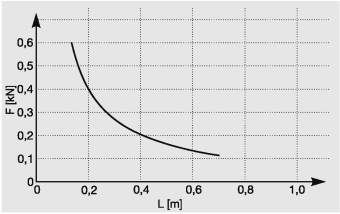

| zul. Ankerlasten sind zu berücksichtigen Max. zul. Last bei Deckenmontage in vertikaler Richtung: 0,8 kN |  |
| Material: | Stahl, galvanisch verzinkt |
| Typ | Wandplatte [mm] |
D [mm] |
L1 [mm] |
G [kg] |
Verp. [Stück] |
Artikel- Nr. |
|---|---|---|---|---|---|---|
| MH 27 | 88 x 30 x 5 | 9 | 70 | 0,20 | 25 | 198858 |
| MV 27 | 88 x 30 x 5 | 9 | 70 | 0,20 | 25 | 198865 |
